污水处理系统用碳酸钠投加技术
1970-01-01 08:00:00 来源： 点击：1137 喜欢：0
本实用新型公开了一种污水处理系统用碳酸钠投加装置，料仓顶部与除尘器连接并在除尘器周围设有隔栏，料仓顶部设有安全阀，料仓侧部设有检修梯与进料管，料仓顶部与进料管连接并相通，料仓底部与出料器连接并在出料器两侧设有支撑柱;出料器通过输送器与加药装置连接;料仓内部设有干燥装置;干燥装置通过连接杆与料仓侧部连接，干燥装置两侧侧部设有干燥孔并在干燥孔内设有阻隔网，干燥装置内部设有干燥管;干燥管内设有干燥页;干燥页相互垂直设置并通过干燥管中部的转轴连接。本实用新型料仓内设有干燥装置、干燥装置设有可以转动的4个干燥页、通过调节干燥页角度对碳酸钠粉末进行二次干燥，解决了碳酸钠容易吸水保存不便的问题。

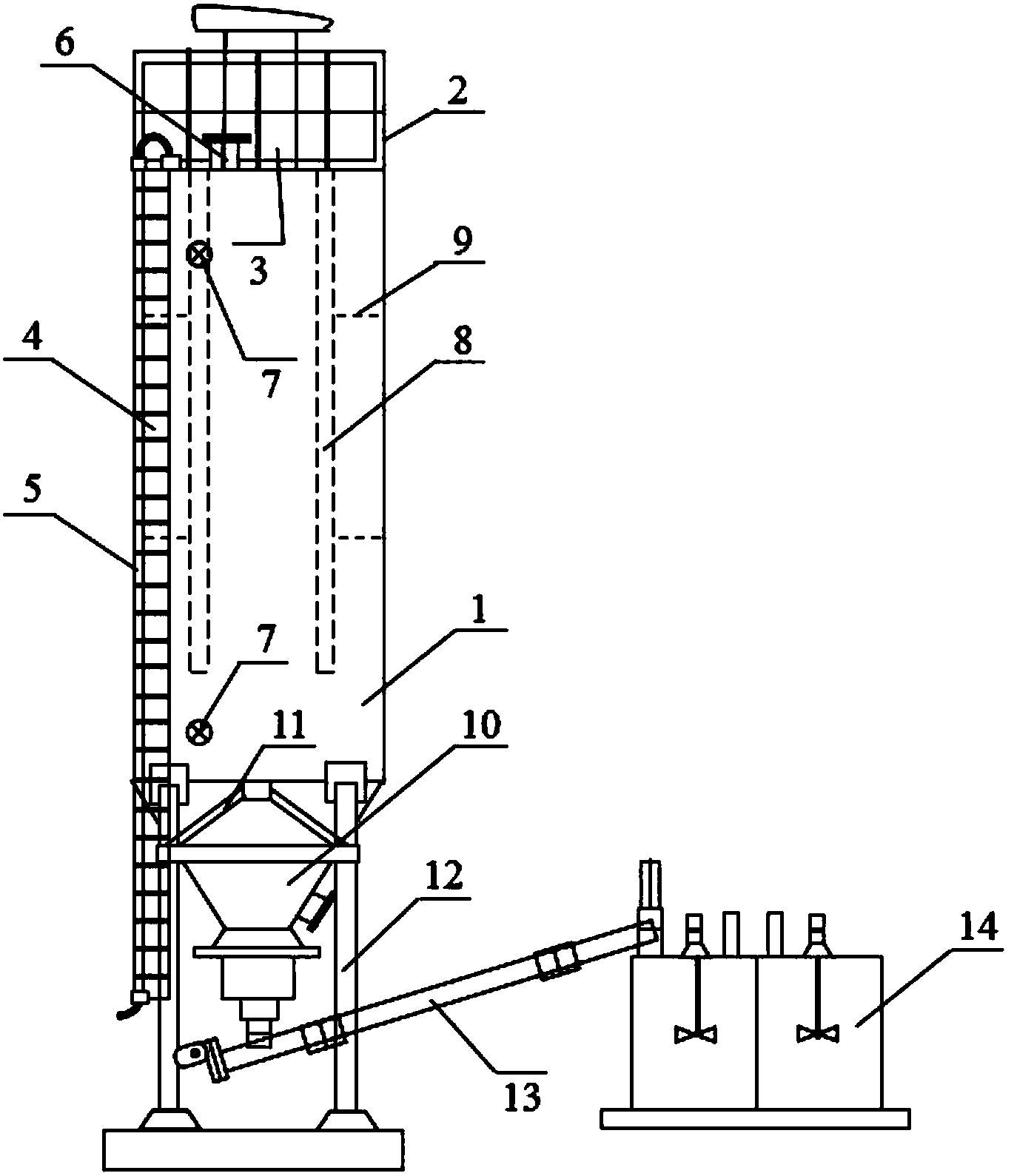

1.污水处理系统用碳酸钠投加装置，其特征在于：包括料仓(1)、隔栏(2)、除尘器(3)、检修梯(4)、进料管(5)、料位计(7)、干燥装置(8)、连接杆(9)、出料器(10)、三角支架(11)、支撑柱(12)、输送器(13)与加药装置(14);所述的料仓(1)顶部与除尘器(3)连接并在除尘器(3)周围设有隔栏(2)，料仓(1)顶部设有安全阀(6)，料仓(1)侧部设有检修梯(4)及与检修梯(4)平行的进料管(5)，料仓(1)顶部与进料管(5)连接并相通，料仓(1)底部与出料器(10)连接并在出料器(10)两侧设有支撑柱(12)，料仓(1)底部与2个支撑柱(12)直接连接且料仓(1)底部通过三角支架(11)与2个支撑柱(12)侧部连接，料仓(1)进料口与出料口处设有料位计(7);所述的出料器(10)通过输送器(13)与加药装置(14)连接;所述的输送器(13)为螺旋推进输送器;
所述的料仓(1)内部设有2个干燥装置(8);所述的干燥装置(8)通过连接杆(9)与料仓(1)侧部连接，干燥装置(8)两侧侧部设有若干个干燥孔(16)并在干燥孔(16)内设有阻隔网，干燥装置(8)内部设有若干个干燥管(15);所述的干燥管(15)设有与干燥孔(16)对应的开口，干燥管(15)内设有4个干燥页(17);所述的干燥页(17)相互垂直设置并通过干燥管(15)中部的转轴(18)连接。
2.根据权利要求1所述的污水处理系统用碳酸钠投加装置，其特征在于：所述的支撑柱(12)底部与底座连接。
3.根据权利要求1所述的污水处理系统用碳酸钠投加装置，其特征在于：所述的加药装置(14)设有若干个加药搅拌室。
4.根据权利要求3所述的污水 处理系统用碳酸钠投加装置，其特征在于：所述的加药搅拌室顶部设有搅拌电机与进气口，加药搅拌室内部设有搅拌轴;所述的搅拌轴顶部与搅拌电机连接并在底部设有搅拌桨叶。
5.根据权利要求1所述的污水处理系统用碳酸钠投加装置，其特征在于：所述的干燥页(17)由两个平行设置的干燥半页组成。
说明书
污水处理系统用碳酸钠投加装置
技术领域
本实用新型涉及环保设备领域，尤其涉及一种污水处理系统用碳酸钠投加装置。
背景技术
碳酸钠，纯碱NaCO3，在污水处理中可以用作碱性中和剂，用以中和污水废水中的游离酸;中和污水废水中的酸性盐;供给碳酸根离子直接与金属离子反应生成不溶性的沉淀物;调节pH值至碱性，获得有利于金属氧化物沉积的条件。
但是，碳酸钠的吸水性较好，长期储存容易受潮影响其使用效果并影响污水处理进程。目前的碳酸钠投加装置在碳酸钠料仓中往往不设置干燥器，碳酸钠吸水结块，出料口经常被堵塞造成了诸多不便。
实用新型内容
实用新型目的：针对现有技术的不足与缺陷，本实用新型提供一种料仓内设有干燥装置、干燥装置设有可以转动的4个干燥页、通过调节干燥页角度对碳酸钠粉末进行二次干燥的污水处理系统用碳酸钠投加装置，解决了碳酸钠容易吸水保存不便的问题。
技术方案：本实用新型的污水处理系统用碳酸钠投加装置，其特征在于：包括料仓、隔栏、除尘器、检修梯、进料管、料位计、干燥装置、连接杆、出料器、三角支架、支撑柱、输送器与加药装置;所述的料仓顶部与除尘器连接并在除尘器周围设有隔栏，料仓顶部设有安全阀，料仓侧部设有检修梯及与检修梯平行的进料管，料仓顶部与进料管连接并相通，料仓底部与出料器连接并在出料器两侧设有支撑柱，料仓底部与2个支撑柱直接连接且料仓底部通过三角支架与2个支撑柱侧部连接，料仓进料口与出料口处设有料位计;所述的出料器通过输送器与加药装置连接;所述的输送器为螺旋推进输送器;
所述的料仓内部设有2个干燥装置;所述的干燥装置通过连接杆与料仓侧部连接，干燥装置两侧侧部设有若干个干燥孔并在干燥孔内设有阻隔网，干燥装置内部设有若干个干燥管;所述的干燥管设有与干燥孔对应的开口，干燥管内设有4个干燥页;所述的干燥页相互垂直设置并通过干燥管中部的转轴连接。
其中，所述的支撑柱底部与底座连接。
其中，所述的加药装置设有若干个加药搅拌室。
其中，所述的加药搅拌室顶部设有搅拌电机与进气口，加药搅拌室内部设有搅拌轴;所述的搅拌轴顶部与搅拌电机连接并在底部设有搅拌桨叶。
其中，所述的干燥页由两个平行设置的干燥半页组成。
有益效果：与现有技术相比，本实用新型具有以下显著优点：本实用新型设有干燥装置，可以对料仓内的碳酸钠进行干燥，防止碳酸钠粉末受潮结块影响其效用或者堵塞出料口，解决了碳酸钠容易吸水保存不便的问题。同时，本实用新型的干燥装置设有4个干燥页，通过转轴调节干燥页的角度，可以对碳酸钠粉末进行二次干燥，提高干燥效率，也防止干燥剂堆积造成内部的干燥剂浪费。
